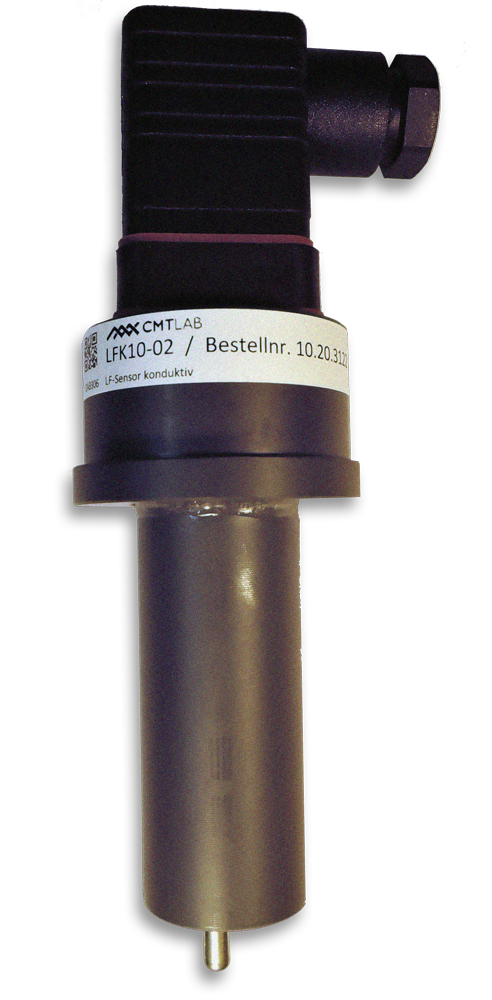

LFK10-02 Sensor
Konduktiver LF Sensor
Die Zwei-Elektroden-Messzelle Typ LFK-10-02 dient zur konduktiven Messung der elektrolytischen Leitfähigkeit in flüssigen Medien im Temperaturbereich bis 60°C. Die Messzelle besitzt die Zellkonstante C=1,0 und einen PT100 Temperatursensor. Die Messzelle wird komplett mit Rechtecksteckverbinder nach DIN EN 175 301-803 geliefert.
Datenblatt (pdf)
Anwendungsbereich
Technische Daten
Messgrößen
Messbereich: 0 … 20mS/cm
Zellkonstante: C=1,0 ±3,5 %
Temperatursensor: PT100
Umgebungsbedingungen
Temperatur Lagerung: 10.. +30°C (frostsicher!)
Temperatur Betrieb: -5.. +60°C
Druckbereich: ≤ 16 bar (50°C)
Aufbau/Anschlußwerte
Material Messflächen: Elektrographit
Zellengehäuse: PP max. 60°C
Dichtungen: O-Ring Viton
Befestigung: Stufenbund PVC Ø 32 / DN 25
Anschluss: Winkelstecker 4pol., IP65, DIN EN 175 301-803
Gewicht: 0,2 kg
Pinbelegung:
1 – Elektrode
2 – PT100
3 – Elektrode
PE – PT100
