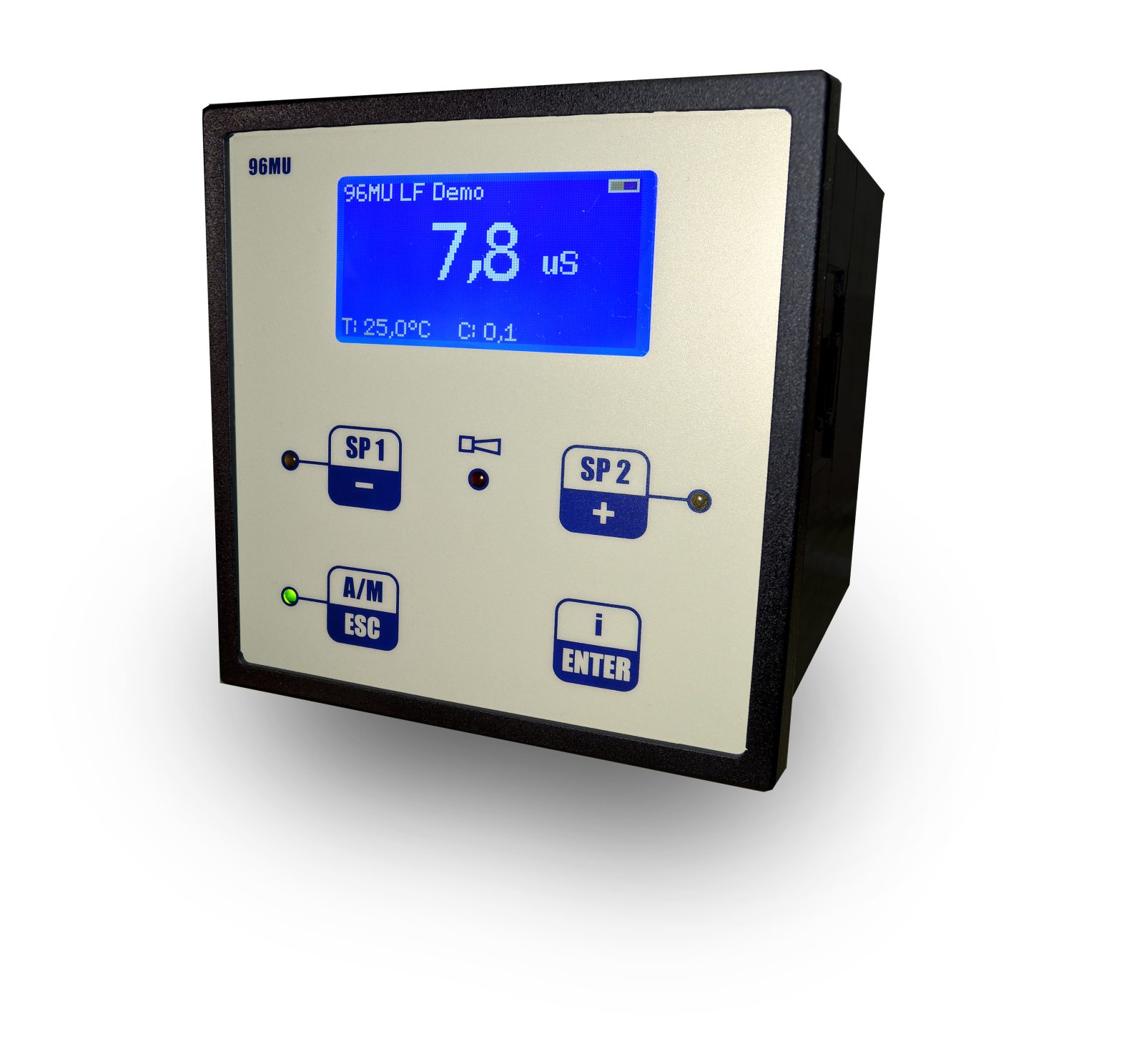

96MU-LF
Messumformer zur Leitfähigkeitsmessung
Das 96MU-LF kann zur konduktiven Leitfähigkeitsmessung in vier verschiedenen Konfigurationen eingesetzt werden.
Der jeweilige Meßbereich wird per Konfigurationsadapter eingestellt.
Das Gerät verfügt über einen integrierten Regler mit zwei Schaltpunkten. Mit diesen Schaltpunkten können Sie verschiedenste Aktoren ansteuern, z. B. Dosierpumpen oder Ventile, um durch zu dosieren geeigneter Chemikalien die Konzentration auf den Sollwert einzustellen.
Anwendung finden Leitfähigkeitsmessungen in der Regelung in der Neutralisation und Entgiftung von Abwasser, in der Wasseraufbereitung und Desinfektion sowie in der Prozesskontrolle. Sobald Sie das Gerät in den Automatikmode schalten, steuert es selbständig die angeschlossenen Aktoren und damit ggf. die Dosierung gefährlicher Chemikalien.
- LF1 Bereich 0 – 20,0µS; C = 0,1
- LF2 Bereich 0 – 200µS; C = 0,1
- LF3 Bereich 0 – 2,00mS; C = 1,0
- LF4 Bereich 0 – 20,0mS; C = 1,0
- Galvanisch getrennter Stromausgang
- Regler, 2 Relais, Wechselkontakt, 250V/6A
- Alarmausgang Relais, Wechselkontakt, 250V/6A
- Schnittstelle RS232

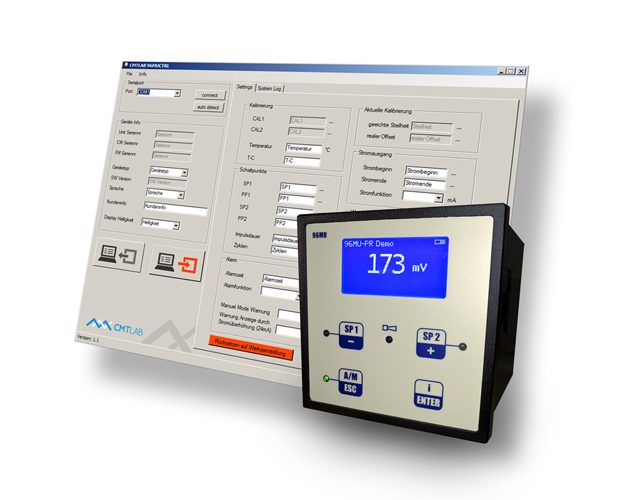

- Konfigurierbar über Windows Software
- optional Temperatureingang für PT100/PT1000
- optional Ethernet, Bluetooth, USB Schnittstelle
- Bereit für IoT und Industrie 4.0
ab 599€ zzgl. MwSt
BestellanfrageTechnische Daten
| Messgrößen | |
|---|---|
| Leitfähigkeit | LF1 Bereich 0 – 20,0µS; C = 0,1 LF2 Bereich 0 – 200µS; C = 0,1 LF3 Bereich 0 – 2,00mS; C = 1,0 LF4 Bereich 0 – 20,0mS; C = 1,0 |
| Nebenmessung optional | |
| Temperaturkompensation | automatisch |
| Temperaturmessung | PT100/PT1000 |
| Temperaturmessbereich | 0 .. +100,0 °C |
| Ausgangskenngrößen | |
| Alarmrelais | 1 potenzialfreier Schließer, max. 250 V, 6 A, 550 VA |
| Ausgangssignal | 0/4 .. 20 mA ( galvanisch getrennt) Bürde: 500 Ohm; Registrierbereich: Einstellbar innerhalb des Messbereichs |
| Spannungsausgang | +/-12 VDC für Impedanzwandler max . 25mA |
| Externe Schnittstellen | |
| Option 1: | RS232 BETRIEB, 115.2kbps |
| Option 2: (optional) | WEBSERVER BETRIEB über 10/100Base-T Ethernet |
| Option 3: (optional) | Telnet 10/100Base-T Ethernet |
| Option 4: (optional) | Bluetooth Verbindung zu unserer Windows Konfigurationssoftware |
| Versorgungsenergie | |
| Bestellnummer | Netzenergie |
| 10.10.1111 | 230V AC, +-10%, 40.. 60Hz |
| 10.10.1112 | 115V AC, +-10%, 40.. 60Hz |
| 10.10.1113 | 24V AC, +-10%, 40.. 60Hz |
| 10.10.1114 | 24V DC, +-10% |
| Umgebungsbedingungen | |
| Temperatur | Lagerung -20.. +65°C Betrieb -20.. +65°C |
| Luftfeuchte | max. 90% rH bei 40°C (nicht kondensierend) |
| Schutzart | IP 54 (Front), IP 30 (Gehäuse) |
| Regler | |
| Regelverhalten | Puls-Pause Reglerausgang; 3-Punkt-Schrittregler |
| Relais | 2 Relais, je ein potenzialfreier Wechselkontakt, max. 250 V, 6A, 550 VA |
| Schutzart | IP 54 (Front), IP 30 (Gehäuse) |
| Bedienersprachen | |
| Folgende Sprachen sind installiert: | · DEUTSCH · ENGLISCH · NIEDERLÄNDISCH |
| Zertifikate und Zulassungen | |
| CE-Zeichen | Das Produkt entspricht allen geltenden europäischen Vorschriften und erfüllt damit die gesetzlichen Vorgaben der EG-Richtlinien. |
| EMV/EMC | EN 61000 6-1 (3) EN 61000 6-2 (4) EN 61326-1 |
| Aufbau/Anschlußwerte | |
| Werkstoff | ABS |

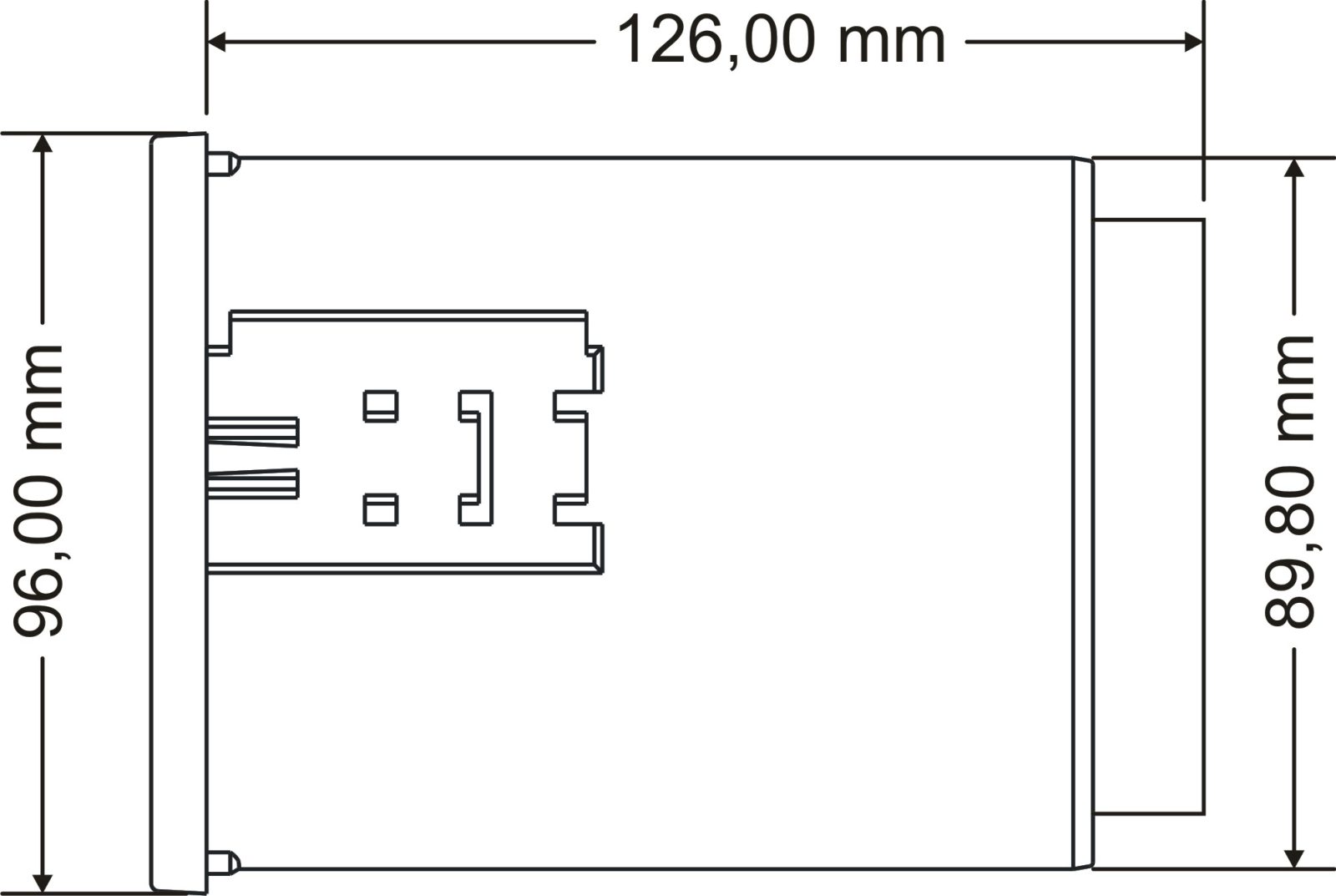

| Abmaße Front | 96x96mm |
| Frontplattenausschnitt | 90,5×90,5mm |
| Einbautiefe | 126mm |
| Gewicht | 0,6 kg |

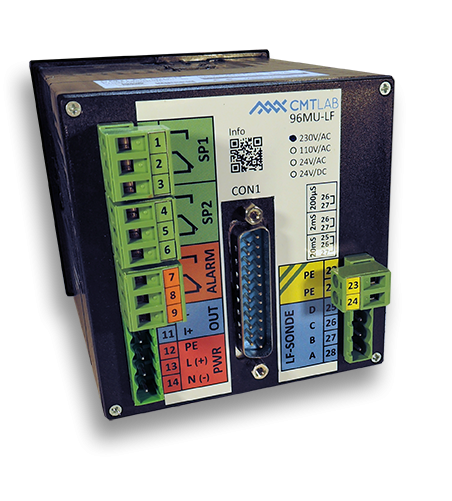

| Anschluss | Steck-Schraubklemmen |
Technische Änderungen vorbehalten.
