96MU

96MU-PR

96MU-PR 96MU Front 96MU Rückwand

Messumformer zur pH- oder Redoxmessung

Das 96MU-PR verfügt über einen integrierten Regler mit zwei Schaltpunkten. Mit diesen Schaltpunkten können verschiedenste Aktoren angesteuert werden, z. B. Dosierpumpen oder Ventile.

Anwendung finden pH- und Redox-Messungen und Regelung in der Neutralisation und Entgiftung von Abwasser, in der Wasseraufbereitung und Desinfektion sowie in der Prozesskontrolle.

  • pH Bereich -2,00.. +16,00 pH
  • Redoxpotential -1500.. +1500 mV
  • Galvanisch getrennter Stromausgang
  • Regler, 2 Relais, Wechselkontakt, max. 250 V, 6A
  • Alarmausgang Relais, Wechselkontakt, max. 250 V, 6A
  • Schnittstelle RS232
  • Konfigurierbar über Windows Software
  • optional Temperatureingang für PT100/PT1000
  • optional Ethernet, Bluetooth, USB
  • Bereit für IoT und Industrie 4.0
Bluetooth Industrie 4.0

ab 599€ zzgl. MwSt

Bestellanfrage

Sie haben Fragen zu unseren Produkten?

Technische Daten

Messgrößen
pH-Wert-2,00.. +16,00 pH
Redoxpotential-1500.. +1500 mV
Nebenmessung optional
Temperaturkompensationautomatisch
TemperaturmessungPT100/PT1000
Temperaturmessbereich0 .. +100,0 °C
Ausgangskenngrößen
Alarmrelais1 potenzialfreier Schließer, max. 250 V, 6 A, 550 VA
Ausgangssignal0/4 .. 20 mA ( galvanisch getrennt)
Bürde: 500 Ohm; Registrierbereich: Einstellbar innerhalb des Messbereichs
Spannungsausgang+/-12 VDC für Impedanzwandler
max . 25mA
Externe Schnittstellen
Option 1:RS232 BETRIEB, 115.2kbps
Option 2: (optional)WEBSERVER BETRIEB über 10/100Base-T Ethernet
Option 3: (optional)Telnet 10/100Base-T Ethernet
Option 4: (optional)Bluetooth
Verbindung zu unserer Windows Konfigurationssoftware
Versorgungsenergie
BestellnummerNetzenergie
10.10.1111230V AC, +-10%, 40.. 60Hz
10.10.1112115V AC, +-10%, 40.. 60Hz
10.10.111324V AC, +-10%, 40.. 60Hz
10.10.111424V DC, +-10%
Umgebungsbedingungen
TemperaturLagerung -20.. +65°C
Betrieb -20.. +65°C
Luftfeuchtemax. 90% rH bei 40°C (nicht kondensierend)
SchutzartIP 54 (Front), IP 30 (Gehäuse)
Regler
RegelverhaltenPuls-Pause Reglerausgang;
3-Punkt-Schrittregler
Relais2 Relais, je ein potenzialfreier Wechselkontakt, max. 250 V, 6A, 550 VA
SchutzartIP 54 (Front), IP 30 (Gehäuse)
Bedienersprachen
Folgende Sprachen sind installiert:· DEUTSCH
· ENGLISCH
· NIEDERLÄNDISCH
Zertifikate und Zulassungen
CE-ZeichenDas Produkt entspricht allen geltenden europäischen Vorschriften und erfüllt damit die gesetzlichen Vorgaben der EG-Richtlinien.
EMV/EMCEN 61000 6-1 (3) EN 61000 6-2 (4) EN 61326-1
Aufbau/Anschlußwerte
WerkstoffABS
Abmaße Front96x96mm
Frontplattenausschnitt90,5×90,5mm
Einbautiefe126mm
Gewicht0,6 kg
AnschlussSteck-Schraubklemmen
96MU Technische Zeichnung

Technische Änderungen vorbehalten.

Zubehör

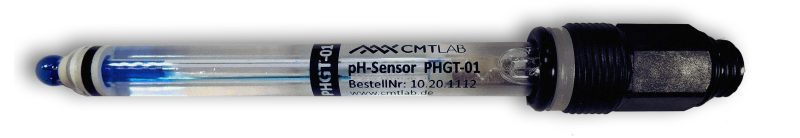

pH-Sensor PHGT-01

pH-Sensor mit Teflon-Ring-Diaphragma und Gel-Füllung

  • Labor
  • Industrie
  • Pool
  • Aquarium
  • Trinkwasser

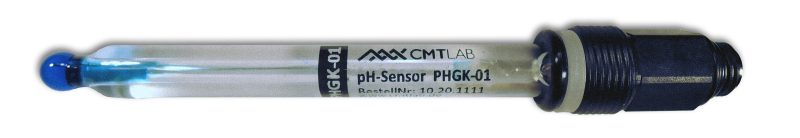

pH-Sensor PHGK-01

pH-Sensor mit Keramik-Diaphragma und Gel-Füllung

  • Labor
  • Industrie
  • Pool
  • Aquarium
  • Trinkwasser

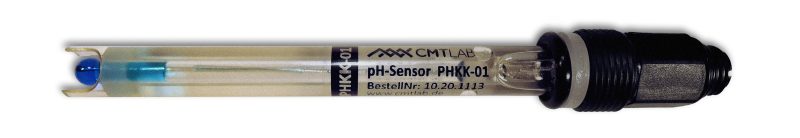

pH-Sensor PHKK-01

pH-Sensor mit Keramik-Diaphragma und Gel-Füllung.

Im Kunststoffschaft für höhere mechanische Belastbarkeit.

  • Labor
  • Industrie
  • Pool
  • Aquarium
  • Trinkwasser

UIC-01

Universal Impedance Converter

Das Umfeld der Messleitung (Feuchtigkeit, elektromagnetische Felder, Schmutzeinwirkung) können insbesondere bei großen Entfernungen zwischen Elektrode und Messverstärker das Messergebnis erheblich beeinflussen. Ab 10m Leitungslänge sollte ein Impedanzwandler verwendet werden.

SAK-XX

pH/Redox Messkabel, triaxial, Industriequalität, Elektrodenstecker (S7) an einer Seite / offenes Ende

Dieses hochflexible Triaxial Kabel besticht durch seine hervorragenden elektrischen Eigenschaften. Daher erhalten Sie auch auf längere Distanzen genaue Werte in Ihren Messungen bei geringerer Störeinstrahlung.

Technische Lösungen

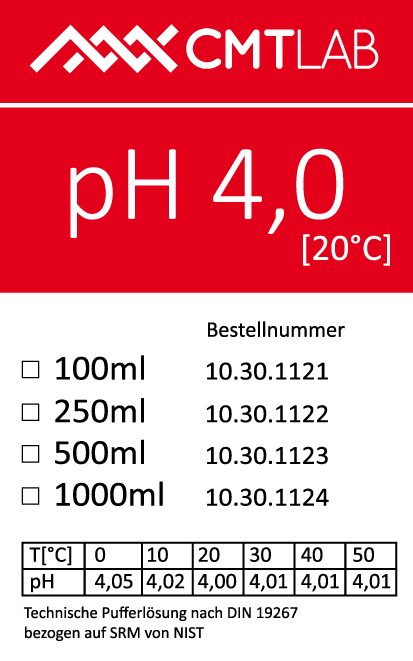

Puffer/Kalibrierlösungen in pH4, 7 oder 9

KCL 3mol, Elektrolytlösung zur Lagerung Ihrer ph und Redox Elektroden bei nicht Gebrauch.
